Solárne káble Výrobcovia

Náš sortiment solárnych káblov a kde sa každý typ hodí

Vyrábame päť základných skupín solárnych káblov z našej vlastnej továrne v Yixing, Jiangsu, pokrývajúcich DC reťazec, pole homerun a invertorové pripojenia FV systému. Každá rodina je postavená proti špecifickému certifikačnému režimu, napäťovej triede a inštalačnému prostrediu, takže správny produkt sa vyberá z projektovej normy a nie zo všeobecného katalógu.

Konštrukcia vodičov, izolácie a plášťa

Naše solárne káble používajú pocínovanú elektrolytickú meď podľa IEC 60228 triedy 5, ktorá zachováva nízkostratový prenos počas dlhých prevádzkových období a odoláva oxidácii na povrchu vodiča. Izolácia a plášť sú zlúčeniny zosieťované elektrónovým lúčom aplikované ako dvojvrstvová konštrukcia, ktorá dáva káblu odolnosť voči UV žiareniu, ozónu, teplote a vlhkosti, ktorú si vonkajšie DC vedenie vyžaduje.

• Dirigent: Pocínovaná žíhaná meď, flexibilné splietanie triedy 5 pre malé polomery ohybu a ukončenie poľa.
• Izolácia: Polyolefín zosieťovaný elektrónovým lúčom, dvojvrstvový dizajn pre elektrickú izoláciu a tepelnú stabilitu.
• Plášť: Bezhalogénová zosieťovaná zmes spomaľujúca horenie s odolnosťou voči UV žiareniu a poveternostným vplyvom.
• Teplotný rozsah: Pevná inštalácia od -40 °C do 90 °C, maximálna teplota vodiča 120 °C.
• Výkon ohňa: EN 60332-1-2 odolnosť proti šíreniu plameňa.
• Životnosť: Konštrukcia a materiály vybrané pre projektovanú životnosť fotovoltického systému 25 rokov.

Kritické špecifikácie a možnosti konfigurácie

Vyrábame solárne káble s prierezom od 1,5 mm² do 35 mm², s ekvivalentmi AWG od 14 AWG do 6 AWG na rade UL 4703. Nižšie uvedená tabuľka sumarizuje rozmery vodičov, izolácie a plášťa, ktoré ovplyvňujú pokles napätia, prúdovú zaťažiteľnosť a vôľu inštalácie.

Možnosti konfigurácie zahŕňajú čiernu alebo červenú farbu plášťa na identifikáciu polarity, jedno- alebo dvojjadrovú konštrukciu a menovité napätie od 1,0 kV do 2,0 kV DC v závislosti od certifikačnej rodiny. Minimálny polomer ohybu je 4× celkový priemer pre pevnú inštaláciu a 5× pre ohybové vedenie, ktorým sa riadi usporiadanie káblových žľabov a vôľa konektorov na sledovacích a strešných systémoch.

Aplikácia vhodná pre všetky typy fotovoltických projektov

Solárne káble fungujú v najdrsnejších častiach fotovoltaického systému: sú vystavené priamemu UV žiareniu, tepelným cyklom, dažďu, snehu a ozónu a často sú vedené cez ostré hrany a pohyblivé konštrukcie. Naše konštrukcie sú vyberané tak, aby zodpovedali inštalačnému prostrediu a nie jedinej všeobecnej špecifikácii.

• Pozemné rastliny: Dlhé DC homeruny využívajú vodiče 10 mm² až 35 mm² na udržanie poklesu napätia v rámci projektovaného prahu 1–3 %.
• Obchodné a priemyselné strechy: Flexibilné vodiče triedy 5 a tesné polomery ohybu vyhovujú úzkym trasám žľabov a krátkym reťazcom.
• Obytné strechy: Káble 4 mm² a 6 mm² H1Z2Z2-K zodpovedajú bežným prúdom stringov a veľkostiam konektorov meniča.
• Sledovacie a plávajúce systémy: Dvojjadrové a flexibilné konštrukcie tolerujú opakovaný pohyb a ohýbanie.
• 2000 V architektúry: UL 4703 PV Wire podporuje dizajny novej generácie s vyšším napätím DC.

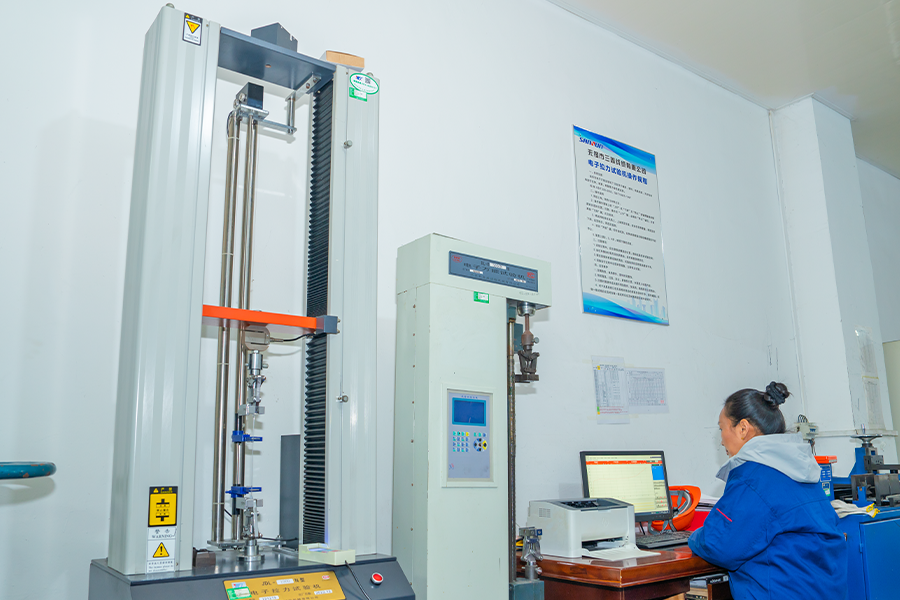

Kontrola kvality a akceptačné testovanie

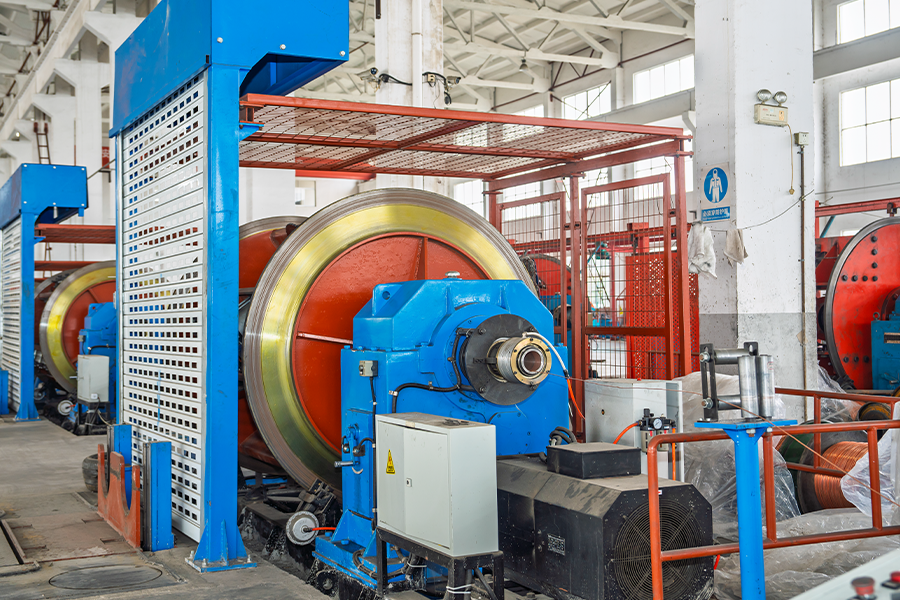

Náš výrobný proces prebieha od prípravy suroviny cez ťahanie drôtu, splietanie, vytláčanie izolácie, kabeláž, vytláčanie plášťa a pancierovanie tam, kde je to potrebné, s kontrolou po každom kroku procesu. Finálne produkty sú testované podľa požiadaviek zákazníkov a medzinárodných noriem, vrátane kontroly odporu vodičov, integrity izolácie a výkonu plášťa.

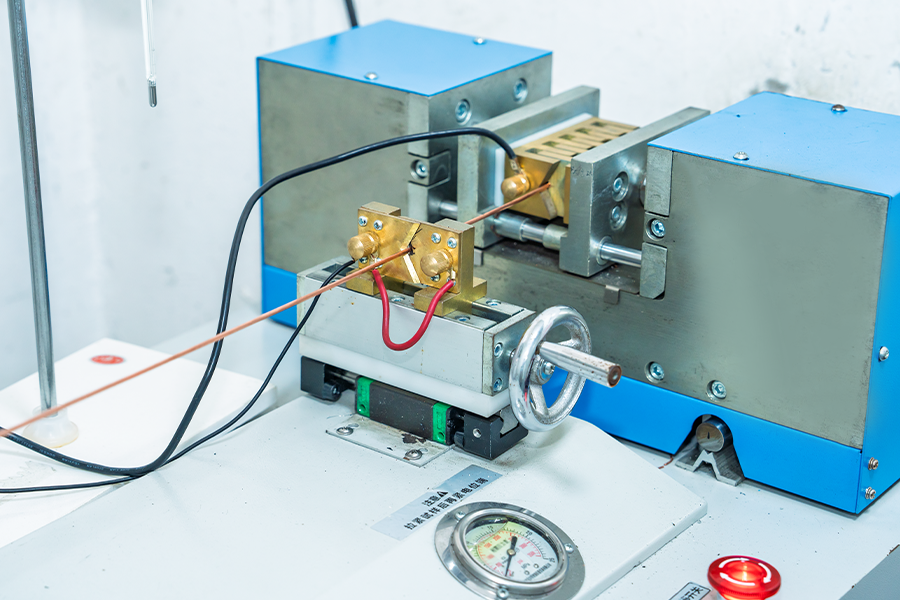

• Test odporu vodiča na overenie výkonu pri vedení prúdu.
• Testovanie integrity a elektrického výkonu izolácie.
• Testovanie plášťa na fyzikálne a elektrické vlastnosti.
• Skúška napätia pri 6,5 kV AC pre H1Z2Z2-K a 6,0 kV AC pre konštrukcie UL 4703.
• Testovanie šírenia plameňa podľa EN 60332-1-2.

Prevádzkujeme vlastnú továreň a riadime dodávateľský reťazec interne, čo zabezpečuje kontrolu kvality v každom kroku výroby a podporuje spoľahlivé plánovanie dodávok. Naše káblové produkty majú certifikáciu TÜV, IEC a UL vhodnú pre každú rodinu a vieme dodať certifikačnú dokumentáciu, ktorá sa vzťahuje na objednanú konštrukciu.

Inštalácia, údržba a servis

Solárne káble sú navrhnuté pre priame vonkajšie vystavenie a dlhé servisné intervaly, ale správna inštalácia chráni 25-ročnú životnosť. Odporúčame dodržať pevné a ohybné polomery ohybu, používať kompatibilné konektory určené pre rovnakú napäťovú triedu a podopierať káble, aby sa zabránilo bodovému zaťaženiu plášťa.

• Dodržiavajte minimálny polomer ohybu 4× celkového priemeru v pevných trasách.
• Povoľte 5× celkový priemer tam, kde sa káble počas pohybu sledovača ohýbajú.
• Používajte káblové spojky odolné voči UV žiareniu a vyhýbajte sa nadmernému uťahovaniu na prechodoch žľabov.
• Počas plánovanej údržby skontrolujte stav puzdra na vstupných bodoch a rozhraniach konektorov.
• Náhradné dĺžky káblov a zodpovedajúce konektory môžu byť na požiadanie zahrnuté v rozsahu dodávky.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Pri príprave konfigurácie solárneho kábla a cenovej ponuky vychádzame z elektrotechnických a inštalačných údajov projektu. Čím presnejšie je definovaný pracovný bod, tým presnejšie môžeme prispôsobiť veľkosť vodiča, certifikačnú skupinu a rozsah dodávky.

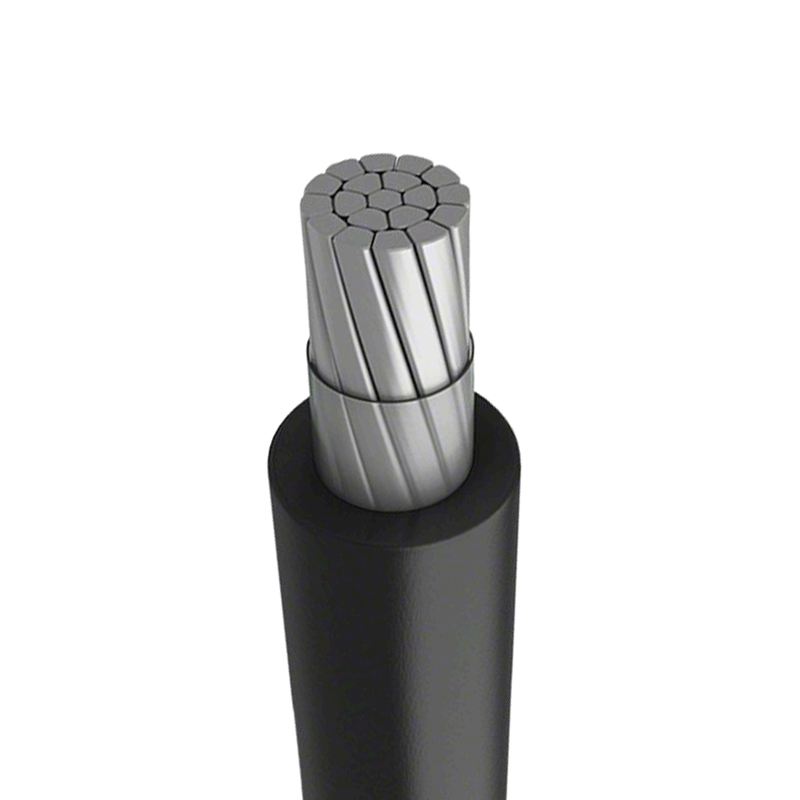

Vyrábame tiež napájacie káble a káble z hliníkovej zliatiny pre AC stranu fotovoltaických elektrární a pre širšiu elektrickú infraštruktúru, takže jeden projekt môže byť dodaný cez rozsahy DC a AC káblov. Prispôsobené konštrukcie solárnych káblov môžu byť vyvinuté z výkresov alebo vzoriek, kde projekt vyžaduje neštandardné rozmery alebo zlúčeniny plášťa.

Často kladené otázky

Aký je rozdiel medzi solárnym káblom H1Z2Z2-K a UL 4703?

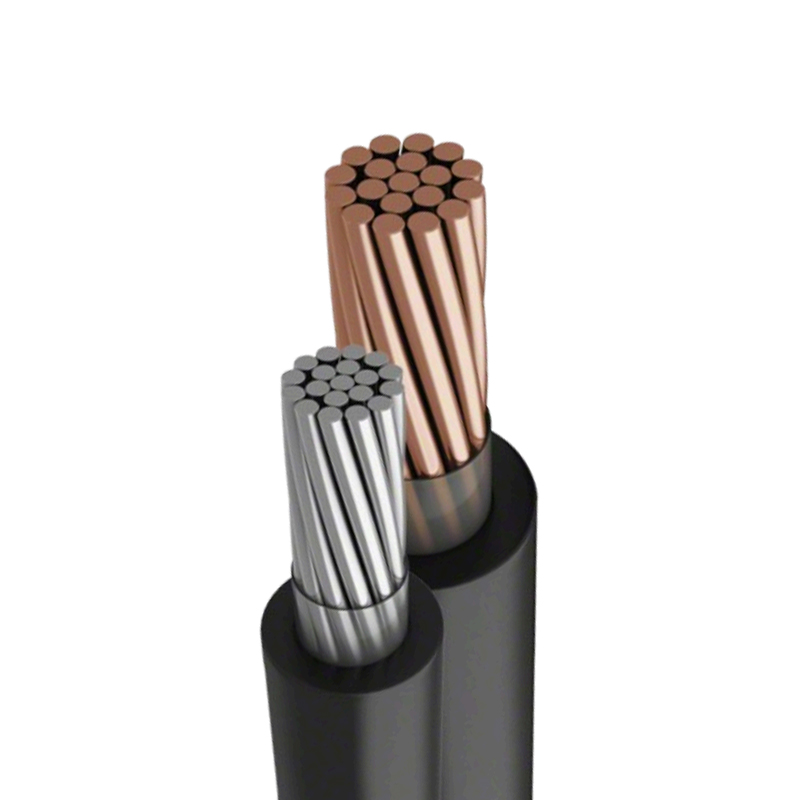

H1Z2Z2-K je európske označenie TÜV EN50618 s menovitým napätím 1,5 kV DC a 1,0 kV AC, ktoré sa používa vo fotovoltaických systémoch založených na IEC. UL 4703 PV Wire je severoamerické označenie s menovitým napätím 1000/2000 V, ktoré sa používa v inštaláciách v súlade s UL. Vyrábame obe rodiny a môžeme dodať duálne certifikované konštrukcie, kde projekt pokrýva oba štandardy.

Aký prierez mám zvoliť pre dlhý chod DC reťazca?

Veľkosť vodiča je riadená skôr poklesom napätia než samotnou ampacity. Pri dlhých homerunoch zvyčajne pracujeme z maximálneho prúdu struny, dĺžky jednosmerného kábla a cieľového poklesu napätia 1–3 % systémového napätia. Naše konštrukcie s rozmermi 10 mm² až 35 mm² sa bežne používajú na tieto trasy a z vašich projektových údajov môžeme vypočítať odporúčanú veľkosť.

Môžete dodať prispôsobené dĺžky a farby solárnych káblov?

áno. Vyvíjame a vyrábame produkty na základe výkresov alebo vzoriek poskytnutých zákazníkmi. Čierna a červená farba plášťa sú štandardné pre identifikáciu polarity a dĺžky bubna, počty jadier a zlúčeniny plášťa je možné nakonfigurovať podľa požiadaviek projektu.

Aké certifikácie majú vaše solárne káble?

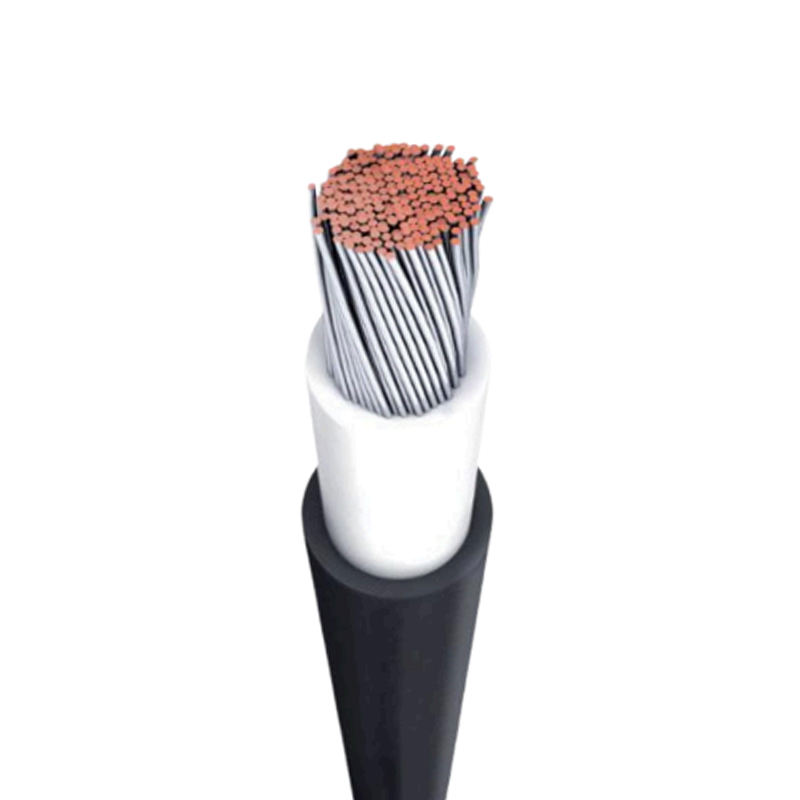

Náš sortiment solárnych káblov zahŕňa konštrukcie s certifikáciou TÜV EN50618 H1Z2Z2-K, IEC 62930 a UL 4703. Príslušná certifikácia závisí od konkrétnej objednanej skupiny produktov a príslušnú dokumentáciu dodávame spolu s dodávkou.

Ako zabezpečíte kvalitu pri veľkej objednávke solárnych káblov?

Po každom výrobnom procese kontrolujeme a testujeme finálne produkty podľa požiadaviek zákazníkov a medzinárodných noriem, vrátane testovania odporu vodičov, izolácie a plášťa. Pretože prevádzkujeme vlastnú továreň a riadime dodávateľský reťazec interne, kontroly kvality sa uplatňujú dôsledne v rámci celého množstva objednávky.

Aká je predpokladaná životnosť vašich solárnych káblov?

Naše konštrukcie solárnych káblov používajú elektrónovým lúčom zosieťovanú izoláciu a bezhalogénový nehorľavý plášť vybraný pre projektovanú 25-ročnú životnosť, zodpovedajúcu projektovanej životnosti fotovoltaického systému. Skutočná životnosť závisí od spôsobu inštalácie, vystavenia UV žiareniu a mechanickej ochrany na trase.
