Káble z hliníkovej zliatiny Výrobcovia

Výrobca káblov z hliníkovej zliatiny pre distribúciu energie a priemyselné projekty

Wuxi Sanxin Cable Co., Ltd. vyrába Káble z hliníkovej zliatiny ako súčasť širšieho sortimentu napájacích káblov, ktorý zahŕňa káble nízkeho a stredného napätia s izoláciou XLPE a solárne káble. Naša technológia vodičov z hliníkovej zliatiny rieši mechanické obmedzenia čistého hliníka a poskytuje vodivosť, flexibilitu a stabilitu pripojenia, ktoré sú potrebné pre moderné distribučné siete, zariadenia budov a priemyselné napájače.

Vodič z hliníkovej zliatiny série 8030, ktorý vyrábame, kombinuje vysokú vodivosť s odolnosťou voči tečeniu a studenému toku, takže koncovky zostávajú tesné pri tepelných cykloch. Káble sú k dispozícii ako jednožilové alebo viacžilové konštrukcie s izoláciou XLPE a konfiguráciu plášťa, pancierovania a nehorľavosti konfigurujeme tak, aby zodpovedali inštalačnému prostrediu.

Náš sortiment káblov z hliníkovej zliatiny

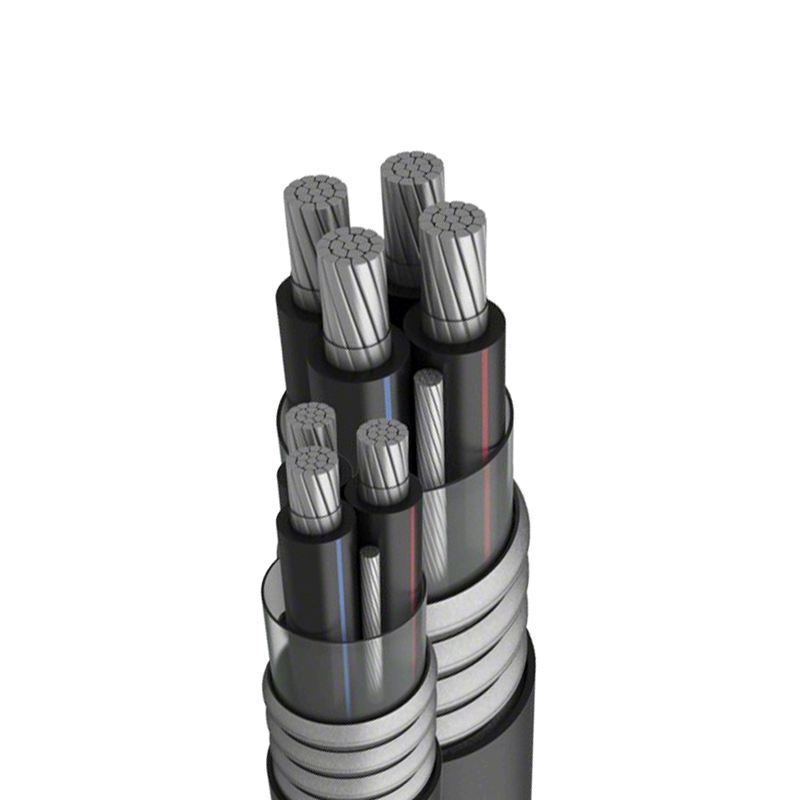

Káble z hliníkových zliatin dodávame ako zameranú kategóriu v rámci našej výroby napájacích káblov. Sortiment zahŕňa sériu YJLHV 8030 a súvisiace konštrukcie s možnosťami pre triedy spomaľujúce horenie a prispôsobené konfigurácie jadra. V tabuľke nižšie sú zhrnuté hlavné typy produktov a ich typická aplikácia.

Pre projekty, ktoré vyžadujú aj bežné medené alebo hliníkové napájacie káble, naše Napájacie káble Sortiment pokrýva konštrukcie s izoláciou XLPE od 0,6/1 kV do 26/35 kV. Solárne projekty môžu byť podporené s Solárne káble vrátane PV drôtov uvedených v zozname TÜV a UL.

Prečo vodiče z hliníkovej zliatiny

Čisté hliníkové vodiče sú ľahké a nákladovo efektívne, ale trpia tečením a studeným tokom na koncovkách, čo môže časom viesť k uvoľneniu spojov a zvýšenému prechodovému odporu. Hliníková zliatina série 8030, ktorú používame, pridáva do taveniny hliníka stopové prvky ako železo, meď, horčík a mangán. Tento proces legovania zlepšuje pevnosť v ťahu a predĺženie, znižuje tečenie a umožňuje káblu vydržať opakované ohýbanie počas inštalácie bez praskania.

Výsledkom je vodič, ktorý váži zhruba o polovicu menej ako ekvivalentný medený kábel, čím sa znižuje námaha pri preprave a inštalácii pri zachovaní stabilného elektrického výkonu. Zliatina tiež vytvára samoliečiacu sa oxidovú vrstvu, ktorá chráni pred koróziou v mnohých priemyselných prostrediach za predpokladu, že koncovky sú správne utesnené a sú aplikované antioxidačné zlúčeniny.

Technické špecifikácie a možnosti konfigurácie

Naše káble z hliníkovej zliatiny sú vyrábané podľa GB/T 12706, GB/T 19666, GB/T 31840 a nášho interného štandardu série 8030. Výkon vodiča presahuje požiadavky ASTM B800-05. Ponúkame rad menovitých prierezov od 10 mm² do 630 mm², s prúdovými kapacitami, ktoré sa líšia podľa počtu jadier, spôsobu inštalácie a teploty okolia.

• Dirigent: Hliníková zliatina série 8030, jednoduchá alebo lanková, s vysokou vodivosťou a flexibilitou.
• Izolácia: Zosieťovaný polyetylén (XLPE), menovitá teplota nepretržitého vodiča 90°C.
• Konfigurácie jadra: Jednojadrový, 2-jadrový, 3-jadrový, 4-jadrový, 5-jadrový, 3 1, 4 1, 3 2.
• Možnosti plášťa: PVC, bezhalogénový nízkodymový nehorľavý (WDZA) alebo iné materiály na požiadanie.
• Pancierovanie: Oceľová páska alebo oceľový drôt na mechanickú ochranu.
• Trieda napätia: 0,6/1 kV, 1,8/3 kV, 3,6/6 kV až 26/35 kV.
• Trieda spomaľovača horenia: Bezhalogénová trieda A s nízkou dymivosťou alebo prispôsobená špecifikácii projektu.

Môžeme tiež vyrobiť káble so špecifickými farbami plášťa, požiadavkami na potlač a balenie. V prípade projektov vyžadujúcich konkrétnu normu alebo certifikáciu pred uvedením cenovej ponuky skontrolujeme špecifikáciu a potvrdíme súlad.

Úvahy o montáži a inštalácii aplikácie

Káble z hliníkovej zliatiny sa používajú pri prenose a distribúcii energie, priemyselnej automatizácii, mestskej výstavbe, petrochemických závodoch a projektoch obnoviteľnej energie. Vďaka ich nižšej hmotnosti a menšiemu polomeru ohybu v porovnaní s medenými káblami sú vhodné na dodatočné vybavenie tam, kde sú už existujúce žľaby alebo kanály preťažené.

Pre priame pochovávanie odporúčame pancierové konštrukcie s vhodným vonkajším plášťom. V tuneloch a podzemných rozvodniach pomáhajú bezhalogénové nízkodymové triedy spomaľujúce horenie splniť požiadavky požiarnej bezpečnosti. Pri vedení dlhými ťahmi s viacerými ohybmi znižuje flexibilita zliatiny 8030 riziko posunutia prameňa a poškodenia izolácie.

Koncovky vyžadujú kompresné konektory dimenzované pre vodiče z hliníkovej zliatiny, antioxidačnú zlúčeninu na spojovacích povrchoch a nástroje s riadeným krútiacim momentom, aby sa dosiahol konzistentný kontaktný tlak. Počas projektovania môžeme poskytnúť poradenstvo o kompatibilnom príslušenstve a metódach spájania.

Kontrola kvality a testovanie

Náš výrobný proces zahŕňa výber surovín, ťahanie drôtov, splietanie, extrúziu izolácie, kabeláž, extrúziu plášťa, pancierovanie a záverečné testovanie. Každý stupeň je skontrolovaný predtým, ako sa kábel presunie do ďalšej operácie. Záverečné testy zahŕňajú meranie odporu vodičov, izolačného odporu a odolnosti voči napätiu a kontroly integrity plášťa.

Prevádzkujeme vlastnú továreň a riadime dodávateľský reťazec od surovín až po hotové káble, čo nám umožňuje udržiavať konzistentnú kvalitu a krátke dodacie lehoty. Naše produkty sú certifikované Čínskym certifikačným centrom kvality (CCC) a môžeme poskytnúť protokoly o skúškach a osvedčenia o zhode pre projektovú dokumentáciu.

Informácie, ktoré používame na konfiguráciu vášho riešenia

Na prípravu presného návrhu a cenovej ponuky potrebujeme nasledujúce detaily projektu. Tieto informácie nám umožňujú vybrať správnu veľkosť vodiča, hrúbku izolácie, materiál plášťa a pancierovanie a potvrdiť rozsah dodávky.

• Trieda napätia a uzemnenie systému: 0,6/1 kV, 1,8/3 kV, 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV alebo 26/35 kV.
• Zaťažovací prúd a pracovný cyklus: Nepretržité, cyklické alebo núdzové; očakávaná maximálna teplota vodiča.
• Spôsob inštalácie: Podnos, kanál, priamy pohreb, tunel alebo anténa; teplota okolia a tepelný odpor pôdy, ak je zakopaná.
• Dĺžka trasy a podmienky ťahania: Počet ohybov, zvislé časti a akékoľvek obmedzenia polomeru ohybu.
• Konfigurácia jadra a menovitý prierez: Jednojadrové alebo viacjadrové a požadované mm².
• Požiadavky na plášť a nehorľavosť: Štandardné PVC, bezhalogénové s nízkou dymivosťou alebo špecifická trieda požiarnej odolnosti.
• Pancierovanie: Oceľová páska, oceľový drôt alebo bez panciera.
• Platné normy a certifikácia: GB, IEC, ASTM alebo špecifikácie špecifické pre daný projekt.
• Dokumentácia a testovanie: Správy o typových skúškach, certifikáty o rutinných skúškach alebo požiadavky na kontrolu treťou stranou.
• Balenie a dodanie: Veľkosť bubna, dĺžka bubna, prepravné značky a prístav určenia.

Pre prispôsobené produkty môžeme vyvinúť a vyrobiť na základe výkresov alebo vzoriek poskytnutých zákazníkom. Náš inžiniersky tím kontroluje technické požiadavky a potvrdzuje realizovateľnosť pred výrobou.

Podpora projektu, dokumentácia a prevádzkyschopnosť

Podporujeme projekty od počiatočnej špecifikácie až po dodávku. Náš tím poskytuje podľa potreby listy s technickými údajmi, pokyny na inštaláciu a certifikáty o skúške. Pre údržbu môžeme dodať náhradné dĺžky káblov a odporučiť kompatibilné príslušenstvo. Náš exportný tím odpovedá na žiadosti o cenovú ponuku do 24 hodín počas pracovných dní.

Káble sa dodávajú na drevených bubnoch alebo oceľových bubnoch v závislosti od veľkosti a miesta určenia, s jasným označením a prepravnými značkami. Môžeme zabezpečiť dodávku do veľkých prístavov a poskytnúť potrebnú exportnú dokumentáciu.

Často kladené otázky

Aký je rozdiel medzi káblami z hliníkovej zliatiny a káblami z čistého hliníka?

Káble z hliníkovej zliatiny používajú vodič vyrobený z hliníka s malými prísadami železa, medi, horčíka a mangánu. Toto legovanie zlepšuje pevnosť v ťahu, predĺženie a odolnosť voči tečeniu a toku za studena, čo sú hlavné slabé stránky čistého hliníka. Výsledkom je kábel, ktorý je flexibilnejší počas inštalácie a udržiava stabilné spojenia pri tepelných cykloch.

Môžete vyrábať káble z hliníkovej zliatiny podľa špecifických noriem alebo certifikácií?

áno. Naša štandardná výroba sa riadi GB/T 12706, GB/T 19666, GB/T 31840 a našou špecifikáciou série 8030. V prípade potreby môžeme tiež vyrábať podľa IEC, ASTM alebo iných medzinárodných noriem. Vo svojom dotaze uveďte presný štandard a akékoľvek certifikačné požiadavky.

Aká je maximálna trieda napätia dostupná pre káble z hliníkovej zliatiny?

Káble z hliníkovej zliatiny vyrábame pre napäťové triedy od 0,6/1 kV až po 26/35 kV. Séria YJLHV 8030 pokrýva 1 kV až 35 kV. Pre vyššie napätie nás prosím kontaktujte, aby sme prediskutovali vaše projektové požiadavky.

Poskytujete vlastné konfigurácie jadra a materiály plášťa?

áno. Môžeme vyrobiť jednožilové a viacžilové káble v konfiguráciách ako 3 1, 4 1 a 3 2. Možnosti plášťa zahŕňajú PVC, bezhalogénové nízkodymové zmesi spomaľujúce horenie a iné materiály na požiadanie. K dispozícii je aj vlastná tlač a balenie.

Aké informácie sú potrebné na získanie cenovej ponuky?

Na vypracovanie presnej cenovej ponuky potrebujeme napäťovú triedu, menovitý prierez, konfiguráciu jadra, spôsob inštalácie, požadovaný štandard, množstvo a miesto doručenia. Ak máte špecifikáciu projektu alebo jednoriadkový diagram, podeľte sa oň s nami. Náš tím to skontroluje a odpovie do 24 hodín počas pracovných dní.

Ako sú káble balené na export?

Káble sú navinuté na drevených alebo oceľových bubnoch, pričom dĺžka bubna je zvolená tak, aby vyhovovala preprave a manipulácii na mieste. Každý bubon je označený typom kábla, veľkosťou, dĺžkou a prepravnými značkami. V prípade potreby môžeme poskytnúť aj prispôsobené balenie.
