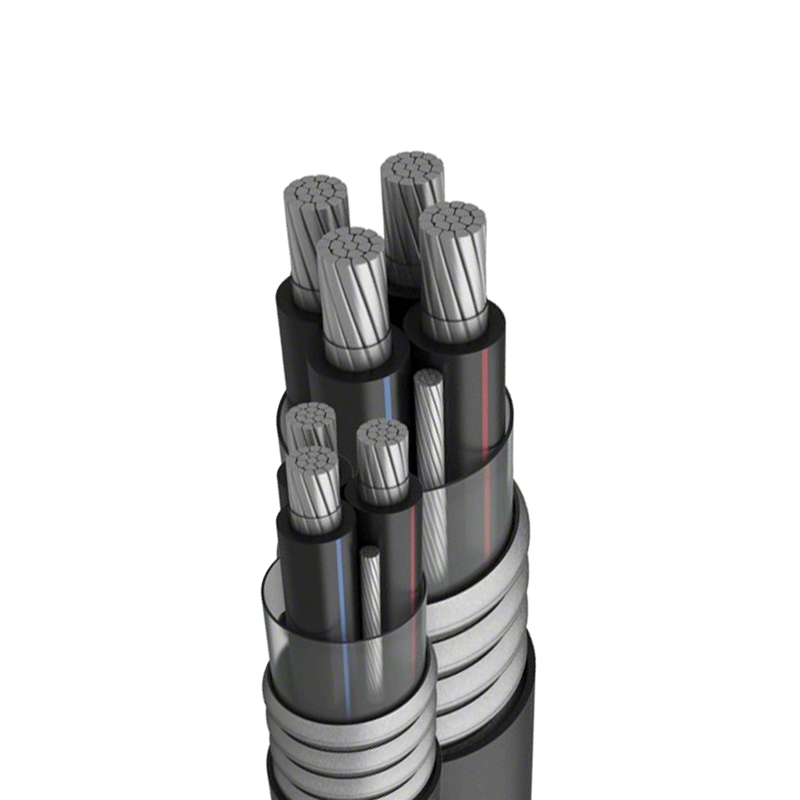

YJLHV 8030 Series prekrížený kábel z polyetylénovej izolácie z hliníkovej zliatiny

Získajte bezplatnú vlastnú cenovú ponuku
Spustite svoj projekt z bezplatného cenníka prispôsobeného vašim potrebám.

· Kábel z hliníkovej zliatiny série YJLHV 8030

-YJLHV je vysoko flexibilný kábel z hliníkovej zliatiny typu 90 ℃ zosieťovaného polyetylénu s izolovaným jednožilovým alebo viacžilovým káblom z hliníkovej zliatiny.
-WDZA-YJLHV typ nehorľavej triedy Kábel z hliníkovej zliatiny môže byť tiež vyrobený podľa požiadaviek zákazníka.

· Štandard produktu

1.GB/T12706-2008 menovité napätie lkV(Um=1,2KV)až 35KV(Um=40,5KV)extrudovaný izolovaný napájací kábel a príslušenstvo
2.GB/T19666-2005 všeobecné pravidlá pre drôty a káble spomaľujúce horenie a ohňovzdornosť
3.Q/320282 kábel DDF029-2012 s vodičom z hliníkovej zliatiny série 8000
4.GB/T 31840-2015menovité napätie 1KV(Um=1,2KV)až 35KV(Um=40,5KV)extrudovaný izolovaný napájací kábel z hliníkovej zliatiny

· Vlastnosti produktu

1. Vodič z hliníkovej zliatiny série 8030, ktorý sme sami vyvinuli, má vlastnosti vysokej vodivosti, dobrej odolnosti voči degenerácii vosku, vysokej flexibility, vysokého predĺženia, nízkeho odrazu a stabilného pripojenia a jeho výkon presahuje výkonové požiadavky normy ASTMB800-05.
2. Hliníková zliatina série 5000 s vysokou pevnosťou je pevná a húževnatá, s dobrým ohybom a vynikajúcim tienením;
3. Kábel neobsahuje prvky ťažkých kovov, zelenú ochranu životného prostredia, výkon spomaľujúci horenie dosahuje bezhalogénový nízkodymový retardér horenia triedy A.
4. Kábel môže byť umiestnený vo vnútri, priamo pochovaný v stene a v suchom prostredí tunela, nízka hmotnosť, šetrí náklady na inštaláciu mosta atď., A má niekoľko režimov potrubia
5. Nastavte rovnaký výkon.

Tabuľka technických parametrov

·Tabuľka 1, tabuľka fyzikálnych parametrov kábla YJLHV YJLHY-1 ~3kv z hliníkovej zliatiny

Nominálny oddiele (mm²)	Približný vonkajší priemer kábla (mm)							Približná váha kábla (kg/km)
Nominálny oddiele (mm²)	2 Jadrá	3 Jadrá	4 Jadrá	3 1 Jadrá	5 Jadrá	4 1 Jadrá	3 2 Jadrá	2 Jadrá	3 Jadrá	4 Jadrá	3 1 Jadrá	5 Jadrá	4 1 Jadrá	3 2 Jadrá
10	17.6	20.5	21.9	21.3	23.4	23.0	22.4	132	174	220	203.1	272	253	237
16	19.7	22.7	24.3	23.7	26.1	25.8	25.2	180	242	307	285	359	359	337
25	21.7	26.1	28.2	27.3	30.4	29.8	28.9	260	355	454	418	529	529	489
35	24.9	28.3	30.3	29.1	33.1	32.0	30.6	331	457	587	517	661	661	595
50	26.9	31.5	33.1	32.8	36.1	35.0	33.7	445	621	804	717	916	916	826
70	29.39	34.3	37.5	35.5	40.9	39.5	37.7	582	819	1063	944	1218	1218	1094
95	33.5	37.3	40.8	39.0	44.7	43.4	41.6	741	1051	1369	1228	1582	1582	1430
120	35.2	41.0	44.9	43.2	49.3	48.1	46.4	917	1309	1709	1548	1984	1984	1817
150	38.6	44.6	49.0	46.2	53.9	51.8	49.2	1117	1601	2094	1837	2382	2382	2118
185	42.0	49.6	54.6	51.3	64.3	57.6	54.5	1367	1967	2577	2276	2946	2946	2642
240	46.6	55.0	64.8	56.8	71.1	68.2	64.6	1724	2491	3422	2880	3893	3893	3493
300	516	63.9	70.1	66.0	77.0	73.9	70.1	2099	3195	4170	3682	4750	4750	4264
400	56.0	71.2	78.3	73.6	86.2	82.6	78.2	2892	4152	5434	4755	6131	6131	5454
500	67.0	78.8	86.8	81.5	95.6	91.6	86.6	3558	5128	6723	5899	7589	7589	6768
630	74.0	87.6	87.6	90.2	106.7	101.7	95.7	4408	6375	8370	7322	9415	9415	8370

·Tabuľka 2. YJLHV YJLHY-1 ~3kV kábel z hliníkovej zliatiny na meranie prúdu

Nominálny oddiele	Približné vonkajší priemer dirigenta	Nominálny izolácie hrúbka lkv	1,8/3 nominálnej hodnoty izolácie hrúbka	DC odpor pri 20 ℃	Nosnosť
					2 jadrá		3~5 jadier
					2 jadrá		3~5 jadier
mm2	mm	mm	mm	≤2/km	A	A	A	A
10	3.80	0.7	2.0	3.08	67	83	57	70
16	4.80	0.7	2.0	191	86	106	75	91
25	6.00	0.9	2.0	1.21	114	138	100	117
35	6.60	0.9	2.0	0.868	137	165	120	138
50	7.70	1.0	2.0	0.641	171	197	149	170
70	9.22	1.1	2.0	0.443	217	239	189	207
95	10.90	1.1	2.0	0.320	268	292	234	250
120	12.30	1.2	2.0	0.253	314	334	274	281
150	13.50	1.4	2.0	0.206	360	371	308	318
185	15.30	1.6	2.0	0.164	417	419	360	361
240	17.40	1.7	2.0	0.125	496	499	428	419
300	19.50	1.8	2.0	0.100	582	581	496	472
400	22.00	2.0	2.0	0.0778	673	663	582	541
500	26.00	2.2	2.0	0.0605	781	764	702	626
630	30.20	2.4	2.0	0.0469	930	901	833	711
Teplota okolia/hĺbka zasypania 0,7 m					30 ℃	20 ℃	30 ℃	20 ℃
Maximálna prevádzková teplota vodiča					90℃
