Typ a názov kábla

Typ		Aplikácia
Yiv	Medené jadro XLPE izolované pvc plášťom Kábel	Vnútorné priestory, tunely, káblové výkopy a ďalšie miesta neodolajú vonkajším mechanickým silám. Jednožilové káble nie je dovolené klásť v magnetickom riadení. Vnútorné, tunelové, káblové výkopy alebo pokládky do zeme môžu odolať určitým mechanickým vonkajším silám, ale nevydržia veľké napätie. Vnútorné, tunelové, bagrovanie káblových výkopov alebo pokládka do zeme atď. vydrží mechanickú vonkajšiu silu a určité napätie.
YJLV	Hliníkové jadro XLPE izolované PVC plášťom Napájací kábel
VY	Medené jadro XLPE izolované polyetylénom Napájací kábel
YJLY	Hliníkové jadro XLPE izolovaný polyetylén Opláštený napájací kábel
Yv22	Medené jadro XLPE izolovaný oceľový pás pancierovaný PVC Opláštený napájací kábel
YJLV22	Hliníkové jadro XLPE izolovaný oceľovým pásom pancierovaný Napájací kábel s PVC plášťom
YIV23	Medené jadro XLPE izolovaný oceľový pás obrnený Napájací kábel s polyetylénovým plášťom
YILV23	Hliníkové jadro XLPE izolovaný oceľovým pásom pancierovaný Napájací kábel s polyetylénovým plášťom
YJV32	Medené jadro XLPE izolovaný jemný oceľový drôt Pancierovaný napájací kábel s PVC plášťom
YJLV32	Hliníkové jadro XLPE izolovaný jemný oceľový drôt Pancierovaný napájací kábel s PVC plášťom
YJV33	Medené jadro XLPE izolovaný jemný oceľový drôt Pancierovaný napájací kábel s polyetylénovým plášťom
YJLV33	Hliníkové jadro XLPE izolovaný jemný oceľový drôt Pancierovaný napájací kábel s polyetylénovým plášťom

Výrobný sortiment káblov

Typ	Jadrá	Menovité napätie kV
		3,6/6	66. 6. 2010	8,7/10 8.7/15	20. 12	18/20 18/30	21/35	26/35
		Nominálny prierez mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Poznámka: Jednožilový pancierový kábel je vhodný pre systém jednosmerného prúdu, nie pre systém striedavého prúdu, mal by používať pancierovú vrstvu z nemagnetického materiálu alebo by mal používať opatrenia na magnetickú izoláciu.

Konštrukcia kábla

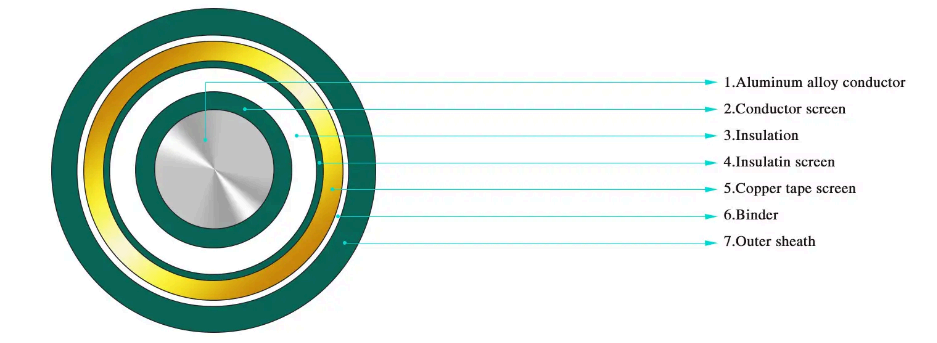

· Jednožilový XLPE izolačný napájací kábel pre menovité napätie od 3,6/6kV~26/35kV

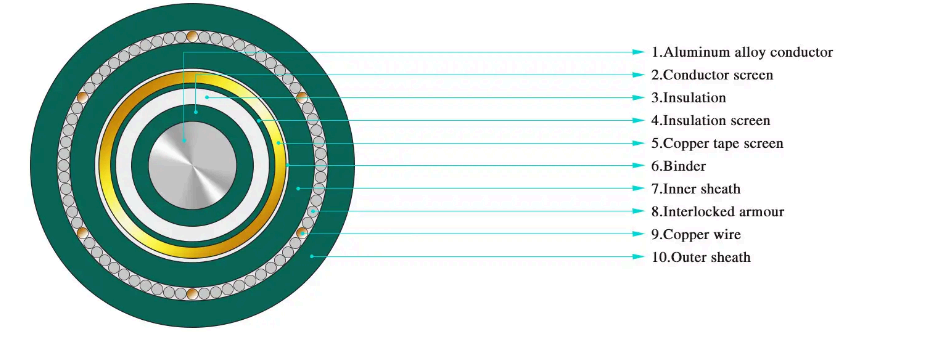

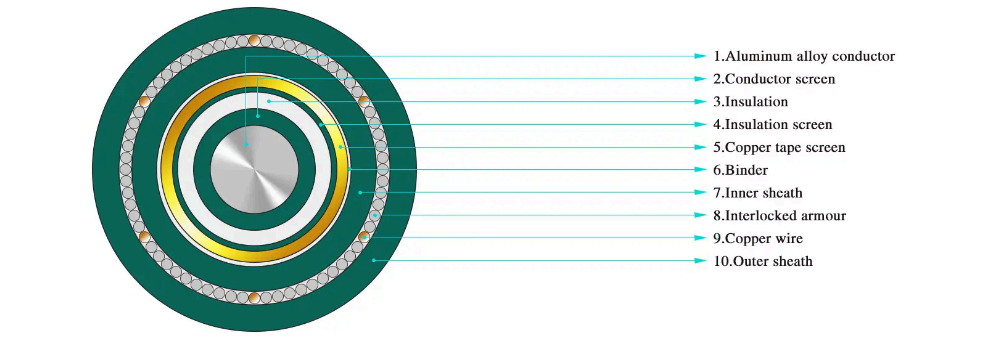

· Jednožilový XLPE izolovaný oceľový pancierový napájací kábel pre menovité napätie od 3,6/6kV~26/35kV

·Trojžilový XLPE izolačný napájací kábel pre menovité napätie od 3,6/6kV~26/35kV

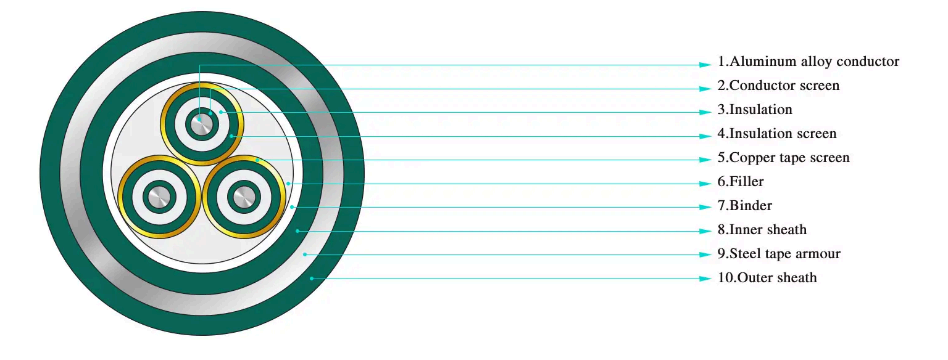

· Trojžilový XLPE izolovaný oceľovou páskou opancierovaný napájací kábel pre menovité napätie od 3,6/6kV~26/35kV

· Trojžilový izolovaný XLPE pancierový napájací kábel z oceľového drôtu pre menovité napätie od 3,6/6kV~26/35kV

Typ a názov kábla

Nominálny kríž- sekčné oblasť mm 2	Hrúbka izolácie mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Celkovo cca priemer mm	Vypočítané hmotnosť kábla		Pribl celkovo priemer mm	Vypočítané hmotnosť z kábel		Pribl celkovo priemer mm	Vypočítané hmotnosť z kábel
		Celkovo cca priemer mm	YJV YJY	YJLV YJLY	Pribl celkovo priemer mm	YJV22 YJV22	YJLV23 YJLV23	Pribl celkovo priemer mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1 × 800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3 × 500 $ $	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
